Aplicaciones:
EsteMáquina de prueba de mueblesEstá diseñado para evaluar la integridad estructural y la durabilidad de mesas, escritorios, camas, cunas y sillas. Admite modos de prueba completos, como pruebas de carga estática horizontal/vertical, evaluaciones de resistencia al impacto y simulaciones de durabilidad a largo plazo.
|
Estándares
|
Tcapaces& DesksUnidades de almacenamiento
|
EN1730-2012 Sección 6.2, 6.3, 6.4, 6.5, 6.6, 7.2, 7.3 ,
BS EN 15372-2016 Prueba1, Prueba2, Prueba3, Prueba5, Prueba6, Prueba8, Prueba10,
AS NZS 4610.3-1999 Anexo B, D, E, G, N, P, R
AS NZS 4442-1997 Anexo A, B, H, J
EN527-3, EN581-3,
GB/T 10357.1,
ISO 7170 Secciones 6.2.2, 6.4.1, 7.5.2
BS4875-7(correspondiente conISO 7170)
|
|
Sillas y taburetes
|
EN 1728-2012 Sección 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17,6.24, 7.3, 7.4, 7.9, 8.2, 8.4.1, 8.5, 8.8
EN581-2-2015(correspondiente a EN1728-2012),
EN1335-3 -2009 Sección 7.2.1, 7.2.2, 7.3.1
EN 1729-2-2012 Sección 5.3.2, 5.3.3, 5.3.5, 5.3.6, 5.3.7
EN 16139-2013((correspondiente a la norma EN1728-2012)
ISO 7173-1989 Sección 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, 7.10
BS5459-2-2000 Sección A5.15.2
BS5459-2-2000 Sección A5.2,
GB/T 10357.3 -2013 Sección 4.3,6.4,4.7,4.8,4.10,4.11,6.9
|
|
Cama
|
EN 1725-2023 Sección 6.6 PRUEBA 1,2,3,4,5,6,7,8,12
EN 747-2 Ssección5.4,5.5,5.6.1,5.7,5.8
ISO198833-2018Sección 6.2,6.3.1,6.3.2,6.4.1,6.4.2,6.4.3,6.5.1,6.5.2,6.6
|
Ventajas
-
Robusto y ligero: Estructura de aluminio industrial para mayor estabilidad.
-
Control de precisión: retroalimentación de fuerza en tiempo real mediante válvulas SMC.
-
Pruebas flexibles: cilindros ajustables y almohadillas modulares.
-
Fácil de usar: Interfaz PLC intuitiva y registro de datos automatizado.
-
Multifuncional: Admite operaciones conjuntas/independientes para simulaciones complejas.
-
Compacto pero potente, optimiza el control de calidad para los fabricantes de muebles.

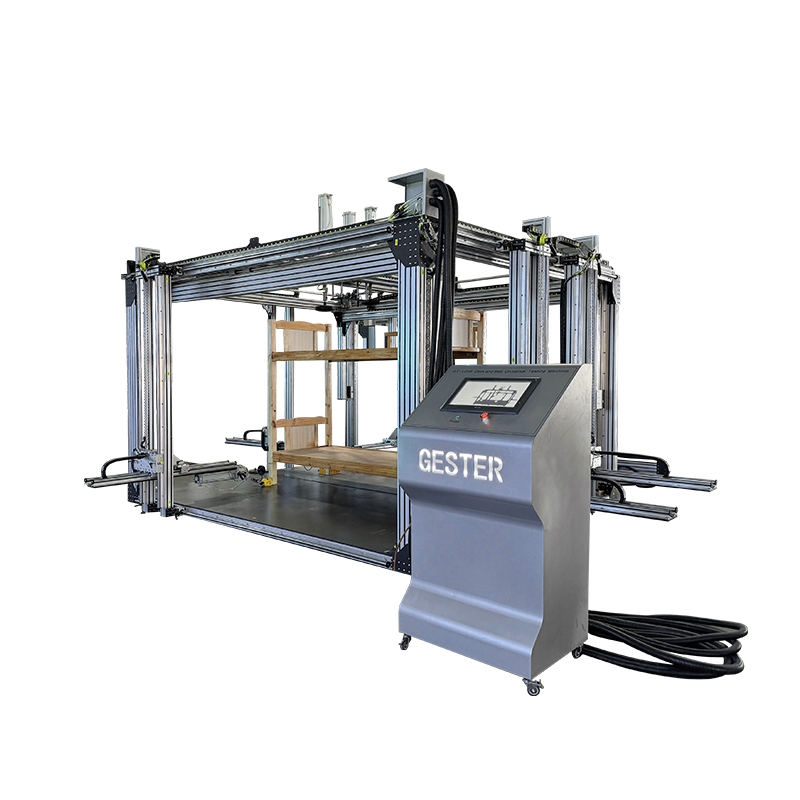

Máquina universal de ensayo de mueblesEspecificaciones clave
|
Modo de control
|
Control PLC
|
|
Longitud máxima del espécimen
|
3 metros
|
|
sensor de fuerza
|
2,5 kN
|
|
Modo de control
|
PLC+TPantalla táctil + sistema GESTER
|
|
Dmétodo de conducción
|
Cilindro AIRTAC: 8 unidades
Válvula proporcional eléctrica SMC, 7 unidades
|
|
suministro de aire
|
≥0,6 MPa
|
|
Fuente de alimentación
|
CA 220V 50HZ/60HZ
|
|
Máquinaddimensiones
|
5980 × 5680incógnita3940mm (L×W×H)
|
|
Pesos de la máquina
|
3000 KG
|
|
EstándarAccesorios
|
5 conjuntos
|
Dispositivo de carga horizontal
|
|
2 colocars
|
Dispositivo de carga vertical
|
|
1 juego
|
Dispositivo de impacto
|
|
2 piezas
|
Almohadilla de carga del asiento GT-LB01-2
|
|
2 piezas
|
GT-LB01-3 Almohadilla de carga de asiento más pequeña
|
|
2 piezas
|
Almohadilla de carga trasera GT-LB01-4
|
|
7 piezas
|
Plataforma de carga local GT-LB01-5
|
|
1 juego
|
Dispositivo impactador de asiento GT-LB01-6
|
|
1 set(350 libras)
|
Dispositivo impactador tipo bolsa GT-LB01-11 BIFMA
|
|
7 piezas
|
sensor de fuerza
|
|
7 piezas
|
Eléctrico pagproporcional valve
|
|
1 juego
|
Motor
|
|
8 piezas
|
Topes
|
|
OpcionalAaccesorios
|
1 colocar
|
Plantilla de punto de carga GT-LB01-1A
|
|
1 colocar
|
Martillo de impacto GT-LB01-7
|
|
2 colocars
|
GT-LA25 Prueba de la litera de masa
|
|
4 piezas
|
Almohadilla de carga de 75 mm x 75 mm
|
|
1 juego
|
Peso superpuesto del disco de 100 kg
|
|
1 unidad
|
Almohadilla de carga de Φ300 mm
|
|
1 unidad
|
Almohadilla de carga de Φ400 mm
|
|
1 juego
|
GT-MA12B Compresor de aire
|

|
